Copper Alloys สำหรับยานยนต์ไฟฟ้า (EV): คอนเนคเตอร์ หน้าสัมผัส และบัสบาร์

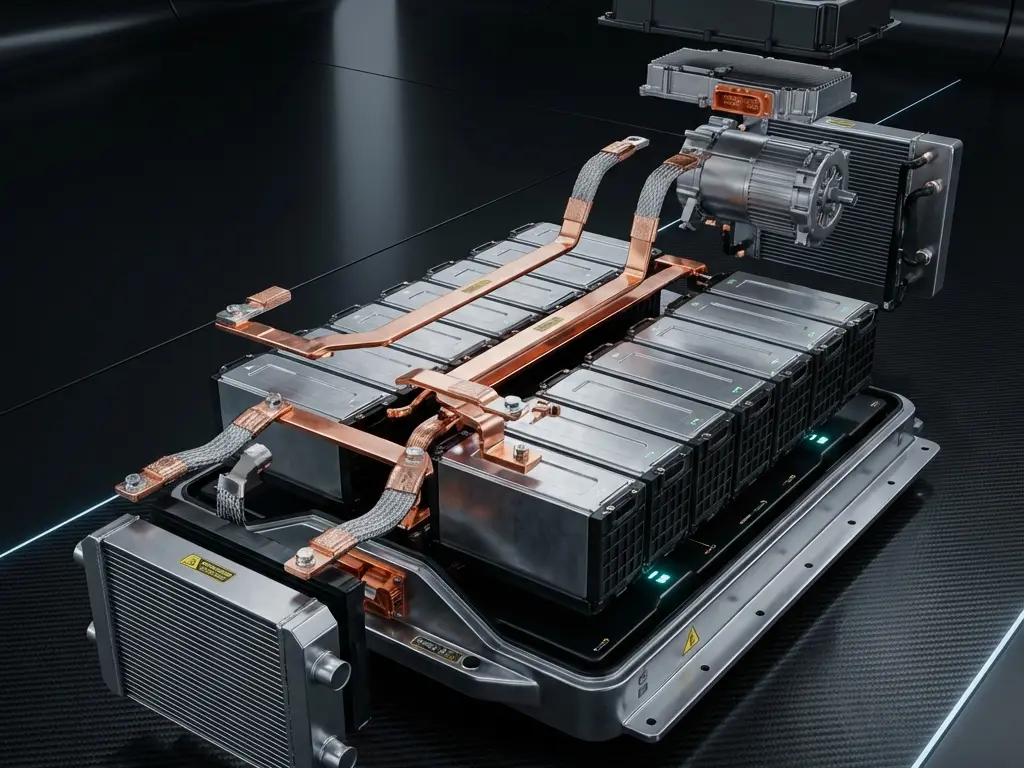

ยานยนต์ไฟฟ้าส่งกระแสสูงผ่านคอนเนคเตอร์ ขั้วต่อแบตเตอรี่ และบัสบาร์ ที่ต้องเย็น เบา และเชื่อถือได้ภายใต้การสั่นสะเทือน แวน อินเตอร์เทรด จำหน่าย Beryllium Copper ของ Materion สำหรับสปริงคอนเนคเตอร์ และ Clad Metal เช่น Cu/Al/Cu สำหรับบัสบาร์และขั้วต่อแบตเตอรี่
โจทย์ของตัวนำไฟฟ้าใน EV
หน้าสัมผัสในคอนเนคเตอร์ต้องรักษาแรงกดไว้ตลอดอายุรถ ขณะที่นำกระแสและร้อนขึ้น ถ้าสปริงคลายแรง ความต้านทานหน้าสัมผัสจะสูงขึ้นและจุดต่อจะร้อนขึ้นอีก ส่วนบัสบาร์และขั้วต่อแบตเตอรี่ก็นำกระแสสูงเช่นกัน แต่ต้องคำนึงถึงน้ำหนักและต้นทุนทองแดงไม่น้อยกว่าการนำไฟฟ้า
เลือกระหว่างความแข็งแรงกับการนำไฟฟ้า
เกรด Beryllium Copper แลกกันระหว่างความแข็งแรงกับการนำไฟฟ้า Materion ระบุการนำไฟฟ้าในสภาพบ่มแข็งของ C17200 (Alloy 25) ไว้ที่ 25–30% IACS และ C17510 (Alloy 3) ที่ 45–60% IACS และออกแบบ C17460 (Alloy 390) ให้นำไฟฟ้าได้ระดับ Alloy 3 หรือ Alloy 174 พร้อมความแข็งแรงระดับ Alloy 25 และต้านการคลายแรงสปริง (stress relaxation) ได้ดี
วัสดุสำหรับงานยานยนต์ไฟฟ้า (EV)
- Beryllium Copper (เบริลเลียมคอปเปอร์)
สปริงคอนเนคเตอร์และหน้าสัมผัส: แถบ C17410 ที่ Materion ระบุว่านำไฟฟ้าได้ราวสองเท่าของทองเหลืองและทนการเสียบถอดซ้ำได้มาก, แถบบ่มแข็งจากโรงงาน C17460 สำหรับหน้าสัมผัสขนาดเล็กที่ต้องเชื่อถือได้สูง และ C17510 เมื่อการนำไฟฟ้าสำคัญที่สุด
- Clad Metal (โลหะประกบ)
Cu/Al/Cu สำหรับบัสบาร์และขั้วต่อแบตเตอรี่: แกนอะลูมิเนียมทำให้ชิ้นงานเบาลงและใช้ทองแดงน้อยลง ขณะที่ผิวทองแดงยังต่อและบัดกรีได้เหมือนทองแดง
แหล่งอ้างอิง: materion.com (high-strength-copper-beryllium) · materion.com (high-conductivity-copper-beryllium-alloys)
คำถามที่พบบ่อย
- Beryllium Copper เกรดไหนเหมาะกับคอนเนคเตอร์ EV?
- สำหรับแถบสปริงคอนเนคเตอร์ เริ่มที่ C17410 (Alloy 174) ซึ่ง Materion ออกแบบมาแต่แรกสำหรับคอนเนคเตอร์ยานยนต์และโทรคมนาคม ถ้าต้องการนำไฟฟ้ามากขึ้นให้ดู C17510 (Alloy 3) ที่ 45–60% IACS และถ้าต้องการทั้งนำไฟฟ้าและแข็งแรงสูงให้ดู C17460 (Alloy 390)
- ทำไมใช้ Clad Metal Cu/Al/Cu ทำบัสบาร์?
- แกนอะลูมิเนียมทำให้บัสบาร์เบาลงและใช้ทองแดงน้อยลง ขณะที่ผิวทองแดงยังต่อและบัดกรีได้เหมือนเดิม
- สั่ง Clad Metal ตามแบบได้ไหม?
- ได้ กำหนดชนิดโลหะ ลำดับชั้น และสัดส่วนความหนาตามแบบงาน แล้วส่งรายละเอียดเพื่อประเมินความเป็นไปได้และเสนอราคา
